底盤參數說明:
|
外形尺寸 |
9950×2490×3200 |
總質量(Kg) |
24700 |
|
貨廂尺寸 |
×× |
額定載質量(Kg) |
15400 |
|
接近/離去角 |
28/15 |
整備質量(Kg) |
9105 |
|
前懸/后懸 |
1245/3055 |
最高車速(km/h) |
85 |
|
燃料種類 |
柴油 |
|
|
|
底盤型號 |
EQ5253GFJ2 |
|
|
|
發動機型號 |
發動機生產企業 |
排量 |
功率 |
|
EQB210-20 |
東風康明斯發動機有限公司 |
6700 |
155 |
|
軸數 |
3 |
輪胎數 |
10 |
|
軸距 |
4350+1300,4750+1300 |
輪胎規格 |
10.00-20,10.00R20 |
|
軸荷 |
6700/18000(并裝雙軸) |
前輪距 |
1940 |
|
鋼板彈簧片數 |
9/10 |
后輪距 |
1860/1860 |
|
驅動型式6×4，CPB12-G駕駛室，EQB210-20發動機，大同六檔變速箱，10噸級雙后橋，通道式儀表板，，東風8檔DF8S1200B變速箱，最高檔為直接檔，Φ430mm推式膜片彈簧離合器，7噸前橋，10噸雙后橋，主減速比5.571，有軸間差速鎖，11.00-20斜交胎，軸距4750+1300mm， 350L燃油箱，部分功率取力器（在變速箱上取力），車架斷面300×90×（8+6）mm，消聲器排氣口向外（側吹），鋼板彈簧片數9/10 |

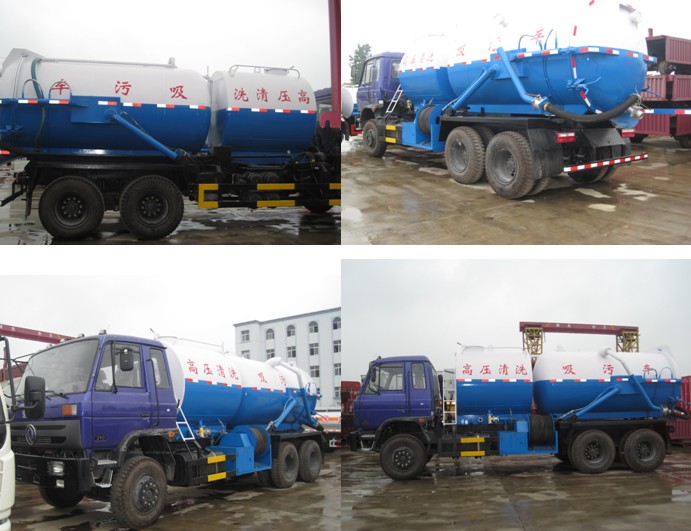

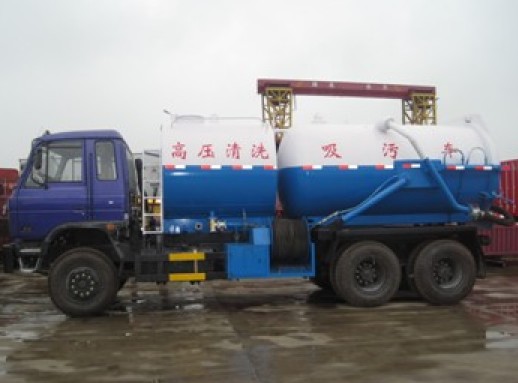

清洗吸污兩用車
產品介紹、技術參數及性能描述
江特牌清洗吸污兩用車采用國內外企業的先進技術，經過消化吸收，充分運用真空技術，使整車設計結構合理，性能優良，操作靈活簡便，主要配套件全部采用國內外通用標準件，維修方便。該車設計兩個獨立罐體，前端為高壓清洗罐，主要采用取力系統、傳動系統、水路系統、液壓系統、卷管器及操作系統，通過高壓水泵將儲水罐中的水經過高壓膠管，從高壓噴頭的孔向后噴出高壓水，利用水的反作用力使噴頭帶動膠管自動進入下水道的深處，從而達到?jīng)_洗、疏通下水道中的污泥、雜物等目的。后端為吸污罐，主要采用先進的真空技術使罐體內部產生負壓，它適用于各種液狀、半液態（如：化糞池、下水道、雨水井、檢查井、沉淀井內淤泥及10mm左右石塊），以及各種溝渠下面的污泥、糞便、廢水等介質的抽吸、裝運、排卸之用。該車一車兩用，即能高壓清洗下水管道，又能吸污吸糞，大大節約了使用成本，是市政、環衛、化工、機械、冶金、電力等部門理想的高效率沖洗、吸污設備。
一、主要技術參數：
|
高
壓
清
洗 |
高壓泵型號 |
KF36—1600rpm |
|
取力器 |
全功率夾心取力器 |
|
水泵揚程 |
90m |
|
罐體容積 |
5m3 |
|
壓力 |
16Mpa |
|
流量 |
8m3/h |
|
膠管長度 |
60m |
|
卷管速度 |
0-25m |
|
吸
污
吸
糞 |
真空泵型號 |
XD-44 |
|
適宜轉速 |
500-600轉/分 |
|
最大真空度 |
93-96千帕 |
|
罐體容量 |
8m3 |
|
垂直吸程 |
≥7m |
|
水平吸程 |
30m |
|
抽滿時間 |
≤5min |
|
報警方式 |
擺桿式電子報警 |
|
罐體舉升時間 |
≤20秒 |
|
備注:該車采用雙重防溢泵裝置能夠更好的避免溢罐和延長真空泵的使用壽命。 | |
