一、概述
上海雄真消防設備有限公司生產的“雄真”牌CB10/80-XZ和CB10/100-XZ低壓車用消防水泵是在吸收、消化德國、奧地利、美國消防泵優點的基礎上，發揮本公司消防泵研制優勢，最近推出的消防泵新款。
該泵具有性能優良、效率高、結構緊湊、操作簡單、維護保養方便等特點。各項性能指標均符合GB6245-2006標準，并通過國家消防裝備質量監督檢驗中心型式檢驗。
該泵是目前國內大流量消防泵的升級換代產品，并可與國外同類產品媲美�？蓱糜谥匦拖儡�(chē)和消防泵組，是理想的滅火裝備。
二、低壓消防泵主要技術參數
1、主要技術參數見表1、表2
表1
|
產品名稱 |
型號規格 |
工況 |
流量
（L/S） |
出口壓力
（MPa） |
額定轉速
（r/min） |
軸功率
（kw） |
吸深
（m） |
|
低壓車用消防泵 |
CB10/80-XZ |
1 |
80 |
1.00 |
2570±50 |
138.72 |
3 |
|
2 |
56 |
1.30 |
2650±50 |
132.87 |
3 |
|
3 |
40 |
1.00 |
2340±50 |
83.69 |
7 |
|
低壓車用消防泵 |
CB10/100-XZ |
1 |
100 |
1.00 |
2192±50 |
147.1 |
3 |
|
2 |
70.12 |
1.30 |
2292±50 |
140.94 |
3 |
|
3 |
50 |
1.00 |
2076±50 |
87.42 |
7 |
表2
|
型號 |
泵口徑（進/出）
（mm） |
引水時間
（s） |
最大真空度
（kPa） |
最大吸深
（m） |
|
CB10/80-XZ |
150/100 |
45 |
≥85 |
7 |
|
CB10/100-XZ |
150/125 |
45 |
≥85 |
7 |
三、主要結構及作用

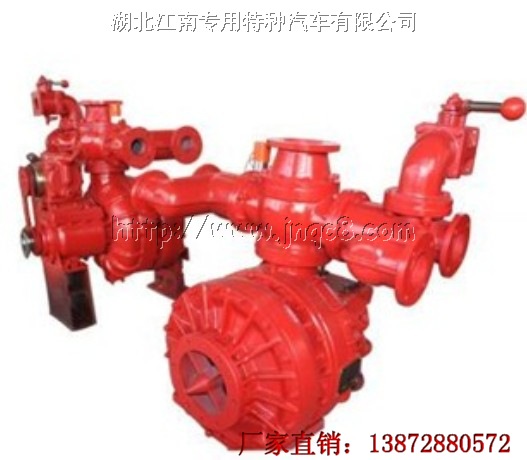

CB10/80-XZ和CB10/100-XZ型消防泵由水泵部分、四活塞引水器、變速箱、出水管路、進水管路等組成（見圖1）。
（1）80水泵部分由雙級導葉式泵殼、泵蓋、泵軸、雙級離心葉輪等組成。100水泵有泵殼、泵蓋、泵軸、雙級離心葉輪、導輪及導葉等組成。該泵采用空間導葉作導流，使泵軸上的徑向力得以平衡。葉輪背面采用平衡環，并開平橫孔，從而平衡了泵軸上的軸向力，提高泵的效率和使用壽命。泵軸壓力端采用機械密封，改進了國外消防泵采用填料密封的缺陷。
（2）引水泵采用四活塞引水結構，它由電磁離合器、偏心結構、活塞泵體、活塞、進排氣閥片、壓力脫離裝置等組成。安裝在變速箱上，活塞泵由泵軸上的皮帶輪用皮帶驅動活塞泵上的皮帶輪。當啟動泵后，打開引水開關，活塞泵在偏心輪的作用下，使四個活塞作往復運動，就開始引水。當壓力達到0.2MPa時，在壓力水的作用下，壓力控制閥被頂開，切斷電磁離合器電源，活塞泵就自動停止工作，整個過程無需人工操作。
（3）變速箱為一級斜齒輪傳動，箱體內注潤滑油，且安裝有散熱器，由泵導入壓力水冷卻箱體內的油溫，從而提高了變速箱傳動效率，改善齒輪和軸承傳動條件。變速箱齒輪速比按發動機轉速和取力器速比確定，為方便用戶改裝時選擇，變速箱有不同的速比。Z1:Z2(主動：從動)：29：32 30：31 31：30 32：29 33：28 34：27 35：26 36：25 37：24 38：23 39：22 40：21 41：20等。
（4）引水管路中裝有一個引水閥，必須常開，否則不能將泵及進水管路空氣排出，造成不能引水。只有在檢查泵及管路密封時才關閉。
